W-AB-060-010-K-P2-I1-01
1 2 3 4 5 6 7
8
1、标记
2、AB:方形法兰AB:精密型斜齿——方形法兰
3、框号:060、090、120、150、180、220
4、速比:3、4、5、7、10……100
5、K:出力轴有键S:出力轴光滑实心轴
6、背隙:P1>精密P2>标准
7、马达标示(详细查阅马达标记表)
8、出力标记(详细查询法兰标记表)
背隙表
型号 | WAB60 | WAB90 | WAB120 | WAB150 | WAB180 | WAB220 | ||||||
段位 | L1 | L2 | L1 | L2 | L1 | L2 | L1 | L2 | L1 | L2 | L1 | L2 |
P1 | ≤10 | ≤12 | ≤10 | ≤12 | ≤10 | ≤12 | ≤8 | ≤10 | ≤8 | ≤10 | ≤8 | ≤10 |
P2 | ≤5 | ≤8 | ≤5 | ≤8 | ≤5 | ≤8 | ≤5 | ≤8 | ≤5 | ≤8 | ≤5 | ≤8 |
1、三技的直尺制造、体积小、结构紧凑、高精度,确保长寿命低噪音。
2、全密封式结构,确保润滑油脂不泄漏,免维护。
3、产品都通过效率测试系统,传动效率在96%以上。
4、高精度设计,超低背隙可做到3弧分。
5、产品替代性强,外形尺寸完全替代同类型系列产品,能够完成和高精度伺服马达相借助匹配。
WAB060、WAB090、WAB120入力端为太阳轮,入力轴一体式结构。
01 | 键 | 05 | 法兰内齿环一体 | 09 | 后盖 | |||||
02 | 出力轴 | 06 | 太阳轮一体式 | 10 | 底座 | |||||
03 | 油封 | 07 | 行星轮 | 11 | 锁紧套 | |||||
04 | 轴承 | 08 | 挡圈 | 12 | 堵头 |
规格 | 单位 | 段数 | 减速比 | WAB060 | WAB090 | WAB120 | WAB150 | WAB180 | WAB220 |
额定输出扭矩 | Nm | 一段(L1) | 3 | 55 | 130 | 208 | 342 | 588 | 1140 |
4 | 50 | 140 | 290 | 542 | 1050 | 1700 | |||
5 | 60 | 160 | 330 | 650 | 1200 | 2000 | |||
7 | 50 | 140 | 300 | 550 | 1100 | 1800 | |||
10 | 40 | 100 | 230 | 450 | 900 | 1500 | |||
二段(L2) | 15 | 55 | 130 | 208 | 342 | 588 | 1140 | ||
20 | 50 | 140 | 290 | 542 | 1050 | 1700 | |||
25 | 60 | 160 | 330 | 650 | 1200 | 2000 | |||
30 | 55 | 150 | 310 | 600 | 1100 | 1900 | |||
35 | 50 | 140 | 300 | 550 | 1100 | 1800 | |||
40 | 45 | 120 | 260 | 500 | 1000 | 1600 | |||
45 | 40 | 100 | 230 | 450 | 900 | 1500 | |||
50 | 60 | 160 | 330 | 650 | 1200 | 2000 | |||
70 | 50 | 140 | 300 | 550 | 1100 | 1800 | |||
100 | 40 | 100 | 230 | 450 | 900 | 1500 | |||
装置马达轴孔径 | mm | L1、L2 | 3-100 | 6-14 | 14-19 | 16-24 | 19-35 | 19-42 | 35-55 |
大输出扭矩 | Nm | L1、L2 | 3-100 | 3倍额定输出扭矩 | |||||
额定输入转矩 | rpm | L1、L2 | 3-100 | 3000 | 3000 | 3000 | 2000 | 2000 | 1500 |
背隙(参见背隙表) | arc-min | L1 | 3-10 | ≤3 | ≤3 | ≤3 | ≤3 | ≤3 | ≤3 |
L2 | 12-100 | ≤5 | ≤5 | ≤5 | ≤5 | ≤5 | ≤5 | ||
扭矩刚性 | Nm/arc-min | L1、L2 | 3-100 | 7 | 14 | 25 | 50 | 145 | 225 |
容许轴向力 | N | L1、L2 | 3-100 | 765 | 1625 | 3350 | 4700 | 7250 | 25000 |
容许转向力 | N | L1、L2 | 3-100 | 1530 | 3250 | 6700 | 9400 | 14500 | 50000 |
使用寿命 | hr | L1、L2 | 3-100 | 20000 | |||||
效率 | % | L1 | 3-10 | ≥97 | |||||
L2 | 12-100 | ≥94 | |||||||
重量 | Kg | L1 | 3-10 | 1.3 | 3.7 | 7.8 | 14.5 | 29 | 48 |
L2 | 12-100 | 1.5 | 4.1 | 9 | 17.5 | 33 | 60 | ||
使用溫度 | ℃ | L1、L2 | 3-100 | -10℃~80℃ | |||||
防护等级 | L1、L2 | 3-100 | IP65 | ||||||
润滑油 | L1、L2 | 3-100 | 合成润滑油脂 | ||||||
安裝方向 | L1、L2 | 3-100 | 任意方向 | ||||||
噪音值 | dB(A) | L1、L2 | 3-100 | ≤58 | ≤60 | ≤63 | ≤65 | ≤67 | ≤70 |
上述单段减速机(未指定比数)相关规格,主要为使用各型号5比减速机所测得之数据。
减速比:1=输入转速/输出转速。背隙值:为在2%额定输出扭矩下测试所得之数据。
大径向力及大轴向力:施力于出轴心位置,周期负载时间50%,输出转速100rpm,条件下所测得之数据。
运转负载周期<60%状况下,平均使用寿命如清单数据值:负载周期≥60%之连续运转下,平均使用奉命可能会降低至正常的50%以下。
噪音值:距离50mm,空载运转,额定输入转速,条件下所测得之数据。

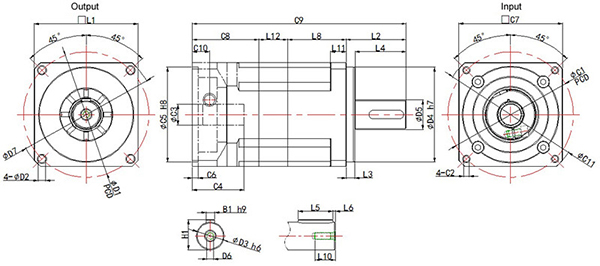

尺寸 | WAB060-L1 | WAB090-L1 | WAB120-L1 | WAB150-L1 | WAB180-L1 | WAB220-L1 |
※D1 | 70 | 100 | 145 | 165 | 215 | 250 |
※D2 | 5.5 | 6.5 | 8.8 | 10.5 | 12.5 | 17 |
※D3 | 16 | 22 | 32 | 38 | 50 | 75 |
※D4 | 50 | 80 | 110 | 130 | 160 | 180 |
D5 | 来源:http://www.sanjdex-china.com/hxjsjjl/12.html
