高精度分割器
- 咨询热线：13592777720
-
-
产品详情
-
联系我们

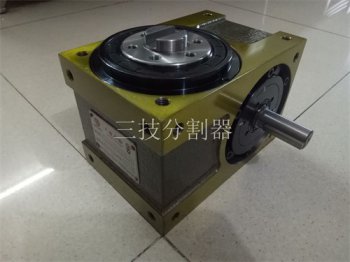

高精度分割器 - 175PU平板共轭凸轮式分割器入力轴上两片板式平行共轭凸轮驱动滚子转塔旋转而达成出力轴分度的功能。适合节距较大的输送带传动或用于停留时间较和的间歇分度。另有三片式重负荷型式，更适合一些快速且长节距的输送，停留时间较二片式长。还可实现摆动型运动，使出力轴向前或向后摆动。
优点：
1高品质：内部的轴承为日本进口，NSK/NTN. 表层喷漆为隔膜式干性防锈油。
凸轮加工工艺为渗透加研磨，硬化层为5mm左右，普通的为碳化处理，硬化层大为0.5mm。
2免保养，除更换油以外，10000小时以下无需进行维修。
3.高精度、近原点复归、绝对同步。对轻薄短小扭力大，定位准确，无滑动偏移之困扰。结构简单螺旋驱动，绝少故障，制造严谨，静态及动态负荷功能检测完整品管确实，传动方式是一组旋转式形凸轮与一轴承定位特殊轴承齿轮所组合而成之简单化之传动机构，浸泡式扬起给油，润滑稳定完全，其故障率近于零。
入力轴组立方向：
S11，T面单向；
S12，T面单向、U面单向；
S13，T面单向、T.U面双向；S14，U面单向、T面单向；
S15，U面单向；
S16 ，U面单向、T.U面双向
技术参数:
|
项目 |
符号 |
数值 |
项目 |
符号 |
数值 |
项目 |
符号 |
数值 |
|
出力轴容许轴向压力 |
P1 |
920 kgf |
入力轴容许轴向压力 |
P4 |
920kgf |
1DWELL的分割精度 |
|
±60sec. |
|
出力轴容许径向负荷 |
P2 |
1000 kgf |
入力轴容许径向负荷 |
P5 |
1000 kgf |
2DWELL的分割精度 |
|
±120sec. |
|
出力轴容许扭力 |
Ts |
参考表 kgf-m |
入力轴容许扭力 |
P6 |
185 kgf-m |
重复定位精度 |
|
60 sec. |
|
出力轴的旋转刚性 |
K1 |
1.68*104 kgf-m/rad |
入力轴的旋转刚性 |
K2 |
1.68*104 kgf-m/rad |
重量 |
|
127 kg |
入力角驱动角度、出力轴分割等份标准规格表
PU175型
|
分割等份 |
1 |
2 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
16 |
|
|
驱动角度 |
90 |
|
|
|
● |
● |
|
|
|
|
|
|
120 |
|
|
|
● |
● |
|
|
|
|
|
|
|
150 |
|
|
● |
● |
● |
|
|
|
|
|
|
|
180 |
|
● |
● |
● |
● |
● |
● |
● |
● |
|
|
|
210 |
|
● |
● |
● |
● |
● |
● |
● |
● |
|
|
|
240 |
|
● |
● |
● |
● |
● |
● |
● |
● |
|
|
|
270 |
● |
● |
● |
● |
● |
● |
● |
● |
● |
|
|
|
300 |
● |
● |
● |
● |
● |
● |
● |
● |
● |
|
|
|
330 |
● |
● |
● |
● |
● |
● |
● |
● |
● |
|
|
|
360 |
● |
● |
● |
● |
● |
● |
● |
● |
● |
|
|
