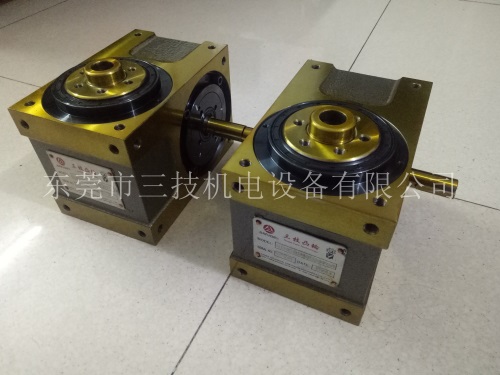

间歇分割器

间歇分割器:
机构原理和结构：
安装在入力轴中的转位凸轮与出力转塔连接，以径向嵌入在出力转塔圆周表面的凸轮滚子，与凸轮的锥度支撑肋在它们相应的斜面作线性接触。
当入力轴旋动时，凸轮滚子按照给定的位移曲线旋转出力转塔，而同时又沿肋的斜面滚动。在肋与凸轮的端面平衡的区域里，即在静态范围内，滚子接通其轴，但出力转塔本身并不旋转。锥度支撑肋通常与两个或三个凸轮滚子接触，以便入力轴的旋转可均匀地传送到出力轴。如果在锥度支撑肋的凸轮表面和凸轮滚子之间有不顺滑情况， 则会损害分割器。通过调整轴之间的距离可消除旋转不顺畅的现象。可通过调整预负荷来接近凸轮滚子和凸轮的弹性区，从而加强分割器的刚性。其结构和功能是转位凸轮和凸轮滚子相结合的佳性能，能进行高速操作。
定义
1.转位凸轮:
凹槽切入筒形实心体表面，并固定到入力轴的凸轮。
2.锥度支撑肋：
锥形肋位于锥度支撑肋的圆周上，在凸轮凹槽之间，与凸轮滚子的圆周线性接触。
3.凸轮滚子：
精密设计的凸轮滚子轴承，其设计可经受重负荷。
4.出力转塔：
附在出力轴上的出力转塔。由转位凸轮通过带动径向嵌入其中的滚子来转动。其准确度是保持分割器精度的关键因素。
5.停动数：
出力轴每一旋转的停动数。
6.驱动角（凸轮分度角）：
入力轴旋转角要求执行一次分度运动，角度越大，运动越平稳。
7.停止角：
当出力轴固定时，入力轴旋转的角度。这角度和驱动角的总和为360度。
8.旋转数：
入力轴的旋转数。
9.旋转转矩：
在固定位置下大转矩可施加到出力轴上。如果施加的转矩大于这个值，则会损坏分割器。
10.动态转矩：
