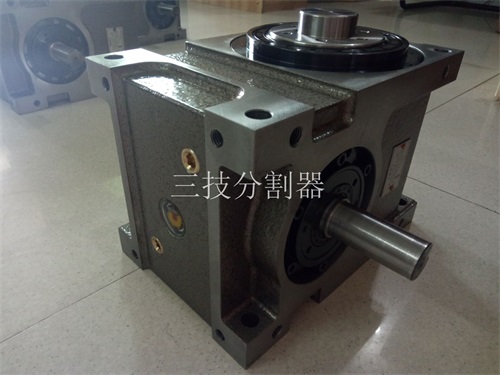

精密分割器供应商

  • 咨询热线:13592777720


  • 产品详情

  • 联系我们

精密分割器供应商产品概要

 圆盘直径:100-350MM    承载重量:0-10KG

标准精度:±30秒,可定制±15秒高精度

匹配电机:60W    电机转速在1400或1450

重量: 7 kg      中心高:150MM

扭力限制器(TL):200   润滑油:60#

产品概要:

圆盘直径:100-350MM    承载重量:0-10KG
标准精度:±30秒,可定制±15秒高精度
匹配电机:60W    电机转速在1400或1450
重量: 7 kg      中心高:150MM
扭力限制器(TL):200   润滑油:60#
用途:制药机械、输送机
凸轮旋转方向:右、左
入力轴组力方向:S1、S2、S3
规格:25、32、38、45、60、70、80、83、100、110、140、180
驱动角:90°、120°、150°、180°、210°、240°、270°、300°
凸轮连动曲线:变形台形曲线、变形正弦曲线、变形等速度曲线、有理式仿线
定位分割等份:2、3、4、5、6、8、10、12、16订制规格:20、24、30、32、36、40、48
优点:

1.精度高。标准精度为±30".可定制精度为±15"(选型方式为筛选)
2.高品质:内部的轴承为日本进口,NSK/NTN. 表层喷漆为隔膜式干性防锈油。凸轮加工工艺为渗透加研磨,硬化层为5mm左右,普通的为碳化处理,硬化层大为0.5mm。
3..免保养,除更换油以外,10000小时以下无需进行维修。
 4.安装简便,传动装置结构紧凑并在六面都设计有螺丝孔,可按各种不同的角度进行安装。

技术参数表

出力轴容许径向负荷(C1)

80kgf

入力轴大扭矩(C5)

4 kgf-m

出力轴容许轴向负荷(C2)

72.5 kgf

入力轴的CD²(注1)

3.2*10-4 kgf-m²

出力轴容许力矩(Ts):

参考力矩表kgf-m

定位分割精度

±60 Sec.

入力轴容许径向负荷(C3)

85 kgf

重量

7 kg

入力轴大弯曲力矩(C4)

75kgf





 注1:入力轴的CD²是在停留范围内的数值。            注2:C1至C5数值是达到安全系数=2时的数值
