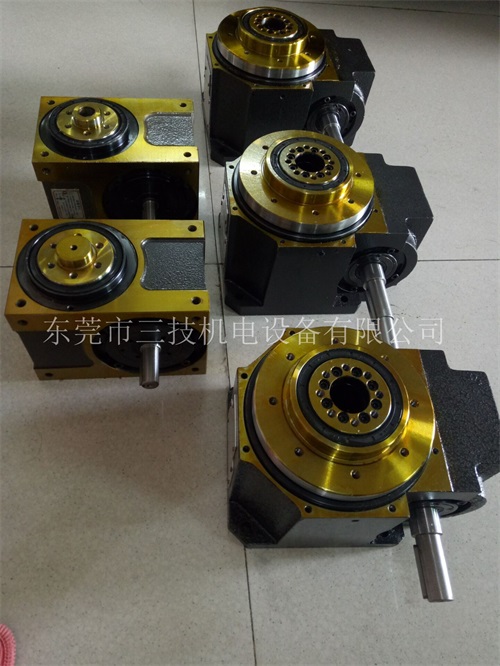

心轴型分割器

  • 咨询热线:13592777720


  • 产品详情

  • 联系我们

心轴型分割器产品概述:
标准精度:±30秒,可定制±15秒高精度
重量: 18 kg     圆盘直径:200-550MM    承载重量:0-30KG
匹配电机:120/200W      电机转速在1400或1450   中心高:200MM
扭力限制器(TL):250   润滑油:90#

技术参数:

出力轴容许径向负荷(C1)

2200kgf

入力轴大扭矩(C5)

9.5 kgf-m

出力轴容许轴向负荷(C2)

220kgf

入力轴的CD²(注1)

6*10-3 kgf-m²

出力轴容许力矩(Ts):

参考力矩表kgf-m

定位分割精度

±30 Sec.

入力轴容许径向负荷(C3)

150 kgf

重量

18 kg

入力轴大弯曲力矩(C4)

110 kgf
















 心轴型分割器配置参考:

规格

45

60

70

80

110

140

180

250

350

参数

使用盘径

100-350 mm

150-450 mm

200-550 mm

250-700 mm

300-900 mm

350-1100 mm

500-1500 mm

800-2500 mm

100-3500 mm

承载重量

0-10 kg

0-20 kg

0-30 kg

0-45 kg

0-70 kg

0-120 kg

0-200 kg

0-400 kg

0-800 kg

匹配电机

60w、90w

60w

60w、120w

90w、100w、200w

100w-200w
1/2HP-1HP

1HP-2HP

2HP-3HP

3HP-5HP

5HP-10HP

扭力限制器

200 TL

250 TL

250 TL

350 TL

500 TL

700 TL







润滑油

60#

60#-90#

90#

90#-140#

90#-140#

90#-140#

90#-140#





 注:入力轴每分钟转速:100rpm
