当前位置:首页 >> 产品展示 >> 热销产品 >

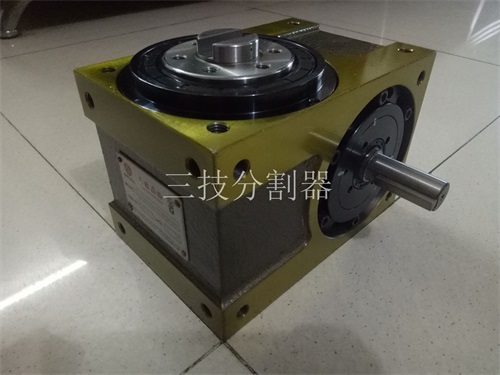

非标分割器

  • 咨询热线:13592777720


  • 产品详情

  • 联系我们

产品特点:
1.寿命长:凸轮加工工艺为渗透加研磨,硬化层为5mm左右,普通的为碳化处理,硬化层大为0.5mm。
2.高品质:内部的轴承为日本进口,NSK/NTN. 表层喷漆为隔膜式干性防锈油。
4.免保养,除更换油以外,一万小时以下无需进行维修。
5.精度高。标准精度为±30".可定制精度为±15"

技术参数:

出力轴

容许径

向负荷(C1)

出力轴

容许轴

向负荷(C2)

出力轴

容许力

矩(Ts):

入力轴

容许径

向负荷(C3)

入力轴

大弯

曲力矩(C4)

入力轴

大扭

矩(C5)

入力轴

的CD²

(注1)

定位分

割精度

重量

1950

kgf

1520

kgf

参考力矩表kgf-m

1570

 kgf

1130

kgf

460

kgf-m

0.62

 kgf-m²

±30

Sec.

450 kg

     注1:入力轴的CD²是在停留范围内的数值。            注2:C1至C5数值是达到安全系数=2时的数值


性能:

1.高速性能
在精密加工的凸轮和凸轮滚子的锥度支撑肋上施加预负荷,完全避免了后退,使运动可靠和高速。完全受控的加速度减少了由于负荷或震动产生的撞击。

2.简单的机构。
由一个凸轮和出力转塔组成,不需要其他的部件,提供所需的任何间歇运动。

3.平稳运动
由于出力转塔的设计是在任何位置连续运转(无论是角、速度和、或加速度)因此,传动装置运转平稳,无振动和噪音。

2.正确的传动装置机构
甚至在分度和停止的时候,滚子固定在规定的位置,从而不需要任何锁定元件。

8.独特的安装
与其他的分割器不同,我公司的分度传动装置为袖珍型,可按各种不同的角度进行安装。



潤滑油和保養
    應特別注意選擇潤滑油,因為不正確的選擇會降低精確度和縮短精密本機械的壽命。
    潤滑油添加劑由各種化學複合物組成,其含量因生產廠家不同而異。因此,避免混合不同的種類,甚至也不能混合不同種類而用途不同的潤滑油。

潤滑油粘度



馬達回轉數
N(rpm)

0-20

20-100

100-200

200-300

300-400

>400

粘度
(CST/40X)

>680

680-460

460-360

320-220

220-150

150-68



 1、入力軸回轉數有變動情形時,以使用高回轉數(Nmax)和使用低回轉數(Nmin)之幾何平均數為原則
    (Nmax*Nmin)或以長使用之回轉數來決定潤滑油之年度。

2、入力軸回轉數剛好在預變化粘度界限時,應使用較高粘度油品。



装配注意事项:

 安装入力轴和出力轴
       固定方法 ,传动件,如联接器、皮带轮、链轮和圆形台的固定方法如下:
          1.固定凸缘面     2.固定扳手    3.固定销
       如果采用固定销,应注意销之间有没有空隙。采用如图所以示的比率固定更加有效。
     入力轴传动
        如果入力轴不能平稳旋转,那么,转矩会超载,机器将会振动和发生噪音,然后发生故障。
    减速传动发动机连接,有轻微的后退现象,时规皮带用于减速传动发动机的传动。

非标分割器
