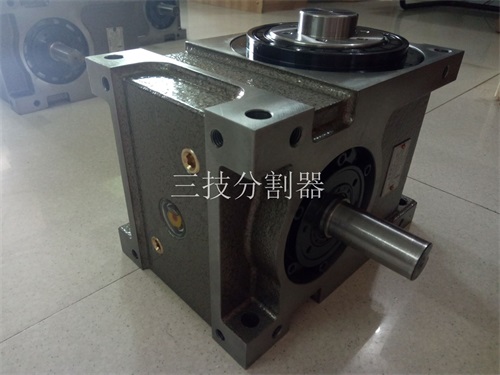

深圳高精度分割器

  • 咨询热线:13592777720


  • 产品详情

  • 联系我们


    深圳高精度分割器-125PU 平板共轭式分割器,入力轴上两片板式平行共轭凸轮驱动滚子转塔旋转而达成出力轴分度的功能。适合节距较大的输送带传动或用于停留时间较和的间歇分度。另有三片式重负荷型式,更适合一些快速且长节距的输送,停留时间较二片式长。还可实现摆动型运动,使出力轴向前或向后摆动。
优点:

 1.寿命长:凸轮加工工艺为渗透加研磨,硬化层为5mm左右,普通的为碳化处理,硬化层大为0.5mm。
 2.精度高。标准精度为±30".可定制精度为±15"(选型方式为筛选)
 3.高品质:内部的轴承为日本进口,NSK/NTN. 表层喷漆为隔膜式干性防锈油。
 4.免保养,除更换油以外,10000小时以下无需进行维修。

技术参数表:

项目

符号

数值

项目

符号

数值

项目

符号

数值

出力轴容许轴向压力

P1

520kgf

入力轴容许轴向压力

P4

520 kgf

1DWELL的分割精度



±60 sec.

出力轴容许径向负荷

P2

630kgf

入力轴容许径向负荷

P5

630 kgf

2DWELL的分割精度



±120 sec.

出力轴容许扭力

Ts

参考表 kgf-m

入力轴容许扭力

P6

40 kgf-m

重复定位精度



60 sec.

出力轴的旋转刚性

K1

5.03*103

kgf-m/rad

入力轴的旋转刚性

K2

5.03*103

kgf-m/rad

重量



38 kg





入力角驱动角度、出力轴分割等份标准规格表

分割等份

1

2

3

4

5

6

8

10

12

16

驱动角度

90



















120



















150

















180











210











240











270









300









330









360
