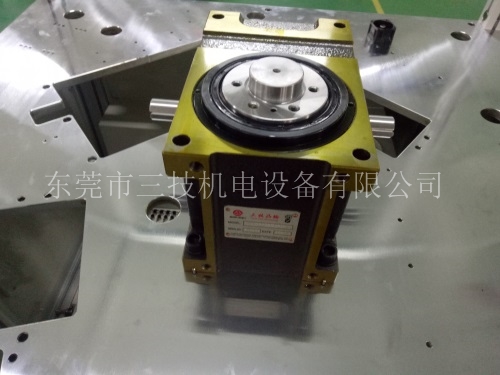

深圳凸轮分割器 -140DF凸缘型分割器主要应用在承受较大负载的圆盘驱动机械上，主要表现在可以承受较大的垂直径向和轴向压力。输出轴设计为面盘式，有定位、销孔、凸缘心，盘面螺孔、固定面宽大、能使稳固及水平，更具坚实平稳。该机种广泛使用在各类盘式加工机械，自动化间歇驱动部、驱动圆盘。
40DF凸缘型分割器产品概述：
标准精度：±30秒，可定制±15秒高精度
圆盘直径范围：350~1100M 承载重量：0~120KG
匹配电机：1HP、2HP 电机转速在1400或1450
重量： 90 kg 扭力限制器（TL）:700 润滑油：90-140#
特点：
1.保质两年。
2.免保养，除更换油以外，10000小时以下无需进行维修。
3.高品质：内部的轴承为日本进口，NSK/NTN. 表层喷漆为隔膜式干性防锈油。
4.寿命长：凸轮加工为渗透加研磨，硬化层为5mm左右，普通的为碳化处理，硬化层大为0.5mm。
5.精度高。标准精度为±30".可定制精度为±15"（选型方式为筛选）
6.拥有大量库存
140DF凸缘型分割器技术参数：
|
出力轴容许径向负荷（C1） |
760kgf |
入力轴大扭矩（C5） |
100 kgf-m |
|
出力轴容许轴向负荷（C2） |
1000 kgf |
入力轴的CD²（注1） |
0.11kgf-m² |
|
出力轴容许力矩(Ts): |
参考力矩表kgf-m |
定位分割精度 |
±30 Sec. |
|
入力轴容许径向负荷（C3） |
550 kgf |
重量 |
90 kg |
|
入力轴大弯曲力矩（C4） |
710 kgf |
|
|
注1：入力轴的CD²是在停留范围内的数值。 注2：C1至C5数值是达到安全系数=2时的数值
分割器配置参考表：
|
规格 |
45 |
60 |
70 |
80 |
110 |
140 |
180 |
250 |
350 |
|
|
参数 |
使用盘径 |
100-350 mm |
150-450 mm |
200-550 mm |
250-700 mm |
300-900 mm |
350-1100 mm |
500-1500 mm |
800-2500 mm |
100-3500 mm |
|
承载重量 |
0-10 kg |
0-20 kg |
0-30 kg |
0-45 kg |
0-70 kg |
0-120 kg |
0-200 kg |
0-400 kg |
0-800 kg |
|
|
匹配电机 |
60w、90w |
60w |
60w、120w |
90w、100w、200w |
100-200w |
1-2HP |
2-3HP |
3-5HP |
5-10HP |
|
|
扭力限制器 |
200 TL |
250 TL |
250 TL |
350 TL |
500 TL |
700 TL |
|
|
|
|
|
润滑油 |
60# |
60-90# |
90# |
90-140# |
90-140# |
90-140# |
90-140# |
|
|
|
注：以上为入力轴每分钟转速为110rpm
