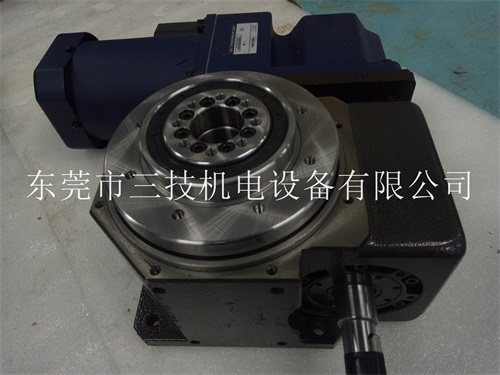

产品名称:法兰型分割器 -80DF凸缘型分割器
80DF凸缘型分割器可承受较大之垂直径向或轴向压力,其输出轴为盘式设计,有凸缘心,盘面螺孔、定位、销孔、固定面宽大、可使平面度及稳固性,更具坚实平稳。能适用于较大负荷之回转式圆盘驱动场合,此系列机种广泛使用在各类盘式加工机械,及类似机构之产业机械、自动化间歇驱动部、驱动圆盘
产品优点:
1.仅用一个凸轮和出力转塔组成,不需要其它不必要的部件,即能提供所需的任何间歇运动。
2.安装简便,传动装置结构紧凑并在六面都设计有螺丝孔,可按各种不同的角度进行安装。
3.平稳运动,由于出力轴塔的设计是在任何位置连续旋转、无论是角度速度减或加都能够平稳运动。
4.高速精密的传动装置机构:在分度或停止的时侯,滚子精准固定在设定的位置,不需要任何锁定元件。
5.高精度的分度,经特殊设计的凸轮滚子在分割器内,能保持较高的分割精度和高扭矩并确保重负载的能力。
该机种标准的分割精确度为30秒,如果客户有要求,我们可提供更高的分割精度。
技术参数:
出力轴容许径向负荷(C1)
330kgf
入力轴大扭矩(C5)
25 kgf-m
出力轴容许轴向负荷(C2)
420kgf
入力轴的CD2(注1)
9*10-3 kgf-m2
出力轴容许力矩(Ts):
参考力矩表kgf-m
定位分割精度
±30 Sec.
入力轴容许径向负荷(C3)
350 kgf
重量
32 kg
入力轴大弯曲力矩(C4)
260 kgf
80DF凸缘型分割器可承受较大之垂直径向或轴向压力,其输出轴为盘式设计,有凸缘心,盘面螺孔、定位、销孔、固定面宽大、可使平面度及稳固性,更具坚实平稳。能适用于较大负荷之回转式圆盘驱动场合,此系列机种广泛使用在各类盘式加工机械,及类似机构之产业机械、自动化间歇驱动部、驱动圆盘
产品优点:
1.仅用一个凸轮和出力转塔组成,不需要其它不必要的部件,即能提供所需的任何间歇运动。
2.安装简便,传动装置结构紧凑并在六面都设计有螺丝孔,可按各种不同的角度进行安装。
3.平稳运动,由于出力轴塔的设计是在任何位置连续旋转、无论是角度速度减或加都能够平稳运动。
4.高速精密的传动装置机构:在分度或停止的时侯,滚子精准固定在设定的位置,不需要任何锁定元件。
5.高精度的分度,经特殊设计的凸轮滚子在分割器内,能保持较高的分割精度和高扭矩并确保重负载的能力。
该机种标准的分割精确度为30秒,如果客户有要求,我们可提供更高的分割精度。
技术参数:
出力轴容许径向负荷(C1)
330kgf
入力轴大扭矩(C5)
25 kgf-m
出力轴容许轴向负荷(C2)
420kgf
入力轴的CD2(注1)
9*10-3 kgf-m2
出力轴容许力矩(Ts):
参考力矩表kgf-m
定位分割精度
±30 Sec.
入力轴容许径向负荷(C3)
350 kgf
重量
32 kg
入力轴大弯曲力矩(C4)
260 kgf
注1:入力轴的CD2是在停留范围内的数值。 注2:C1至C5数值是达到安全系数=2时的数值
