分割器选型

  • 咨询热线:13592777720


  • 产品详情

  • 联系我们

东莞三技公司在这个介绍里面给大家介绍分割器的产品概述

凸轮分度器,在工程上又称凸轮分割器间歇分割器。它是一种高精度的回转装置。同时在当前自动化的要求下,显得尤为重要

中文名凸轮分割器别    称凸轮分度器,间歇分割器性    质一种高精度的回转装置发明者美国机械师福克森

功扭矩:Tw

在间歇分割时没有作功,因此Tw=0

以上总负载扭矩:Tt=Ti+Tf+Tw=1.644+0.5625+0=2.2Kg.m



实际负载扭矩:Te

安全负载的因数fe=1.8

Te=Tt×fe=2.2×1.8=3.97(kg . m)



输入轴扭矩:Tc

注:输入轴起动负载扭矩视为0.

因此

Tca=0

Tc=360/(θh*s) ×Qm×Te=360/(270×2 )×0.99×3.97=1.72(kg. m)

计算所需的马力:p=Tc×n / 716×f(HP) 或P=Tc×n / 975×f (kw)

假设效率f=60%

那么P=1.72×50 / 975×0.6 =0.147(Kw) =147W

东莞三技公司是一家专业生产研发销售分割器的厂家,有意向的朋友可以直接通过QQ联系我们,或者致电我司电话

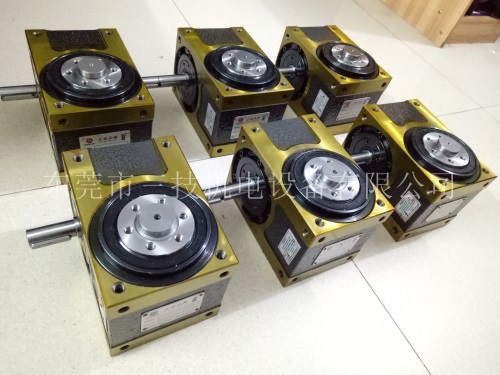

凸轮分割器
