教您如果正确的安装凸轮分割器及其传动方式

文章来源:http://www.sanjdex-china.com/wdzx/468.html发表时间:2021-10-19

我们通常对凸轮分割器的安装不是特别的清楚的,接下来我们就可以看看如何去安装凸轮分割器以及分割器输出传动方式有几种?

一、凸轮分割器的安装:

1、机体的安装:

(1)、该分割器是经精密加工和正确装配调整而得到的高精度分割机构。用户使用前,不得擅自调整、拆卸、组装。?

(2)、确认该分割器安装面有无损伤,如有损伤,用油石修整。

(3)、找正输入、输出轴的位置,加注定位销,均匀地拧紧螺钉。

(4)、该分割器承受脉动负荷力矩作用,安装必须十分牢固。由于本分割器安装面相对于输入、输出轴的垂直或平行度较高,设备的安装基一定要保证使本分割器的输入、输出轴方向与设备所需的输入、输出方向同轴。不能偏斜或偏心。否则,不但影响到输出精度,而且会严重地损坏分割器。因为这时,该分割器处于不正常的受力状态。

2、输入、输出轴的安装:

与分割器输入、输出轴有关的联接,应是在回转方向上刚性好,没有反向冲击、旋转稳定的联接。在分割器的输入、输出轴上安装转台、链轮、皮带轮、齿轮、法兰盘等联接时要注意。

(1)、绝对禁止用锤子强力击打,无理冲击。以免损坏分割器内部的凸轮和滚针轴承。

(2)、输入、输出轴及其外伸刚性轴不能无理架设,应进行充分的中心调整。

(3)、输入、输出轴是精加工的h6级,孔径精加工成H6级,压入较理想。在此要避免孔、轴上下极限偏差的配合。键联接不能过松。

(4)、加工零件、附件、夹具、工具安装时,相对于工作台的偏心或工步误差要通过仪器检测调整消除。输入驱动系统、输出传动系统的结构及联接一、与分割器输入轴相连接的驱动件有:皮带轮、链轮、同步带轮、齿轮、联轴器等。由于负荷脉动,凸轮轴转矩在一周中有正负变化。而凸轮特性只有在凸轮轴以一定速度转动时,才能得以发挥。所以凸轮轴旋转的不稳定性给分割器所加的转矩会明显增大,给间歇运动造成恶劣的影响。因此,凸轮轴上不能用产生滑动的皮带,产生脉动的链条和有间隙的齿轮驱动。使用皮带或链条必须胀紧。使用齿轮精度要高,要消除啮合间隙。使用同步带的优点较多:与其它动作同步;传送带与皮带轮既是摩擦也不产生间隙;振动小,可实现高速;选用大直径的皮带轮,飞轮效果好。一般情况下,分割器输入轴形成为轴输入键连接结构。在传动过程中,由于诸因素的不稳定性和驱动负荷的脉动性,很容易使键连接松动,出现配合间隙。使输入轴运动不连续,产生冲击。这样不仅连接件易损坏其内部的凸轮和滚针轴承。所以,在连接时要仔细调整,在使用过程中要时常检查。

二、分割器输出传动方式有两种:

1、直接传动。

2、间接传动。间接传动应尽量避免出现反向冲击。

与分割器输出端相连接的结构有下述几种

1、与轴通过法兰或套对接。

2、轴孔配合通过键连接。

3、法兰之间的连接

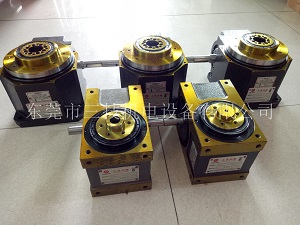

凸轮分割器
