怎样计算凸轮分割器圆盘精度?

文章来源:http://www.sanjdex-china.com/xwzx/465.html发表时间:2021-10-19

  在自动化设备凸轮分割器选型设计中,对于圆盘类型的输出来说,精度是设计人员的首要考虑的问题,那么我们如何计算凸轮分割器输出圆盘的使用精度呢?

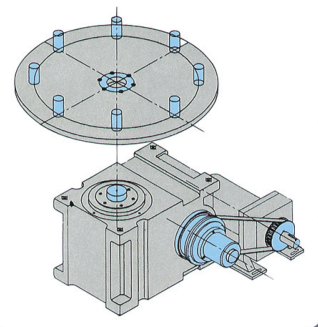

凸轮分割器精度

   圆盘的精度=2Πr÷360÷60÷60×分割器精度,就是单位时间及单位角度值与分割器自身精度的乘积。

   圆盘的角度误差与半径的误差是成正比的,也就是说,圆盘使用的半径越大,那么角度误差越大,在出力轴上安装圆盘,圆盘的直径尺寸选择要视扭矩的大小,也就是出力轴的允许出力轴扭矩负荷。

   在精度要求比较高的情况下,扭矩应大于允许出力扭矩的2-3倍;因此,出力轴的旋转速度也是精度影响的一个重要因素。在实际的使用中,圆盘大直径应小于中心矩的5倍为保证精度较佳的效果。


   一般情况下,普通级别分割器使用的情况下,精确等级可以达到30",对于高精度要求的设备,要达到15"的话,就要注意圆盘直径的大小会产生的影响.同时,圆盘安装需要注意,连接的间隙也会使精度产生偏差.

   凸轮分割器使用圆盘的直径参考表(单位:MM):


中心矩 45 60 70 80 100 110 140 180 250
大直径 225 300 350 400 500 550 700 900 1250
