台湾分割器用途和特点

文章来源:http://www.sanjdex-china.com/xwzx/521.html发表时间:2021-10-19

    凸轮分度器,在工程上又称,间歇分割器。它是一种高精度的回转装置。同时在当前自动化的要求下,显得极为重要。

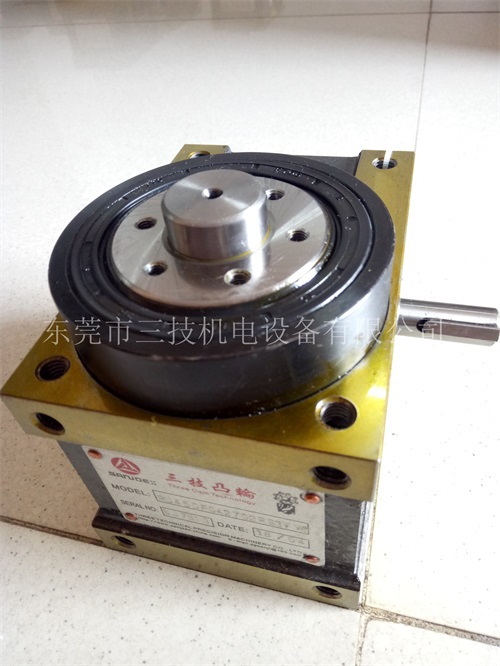

台湾分割器

    凸轮分度器,在机械上又称凸轮分割器,间歇分割器。

    在1980’s初,分度凸轮机构才开始引入中国的自动化行业。

    它主要分弧面凸轮和平面凸轮,原理不同:

    1.弧面凸轮

    弧面凸轮分度器是输入轴上的弧面共轭凸轮与输出轴上的分度轮无间隙垂直啮合的传动装置。

    弧面凸轮轮廓面的曲线段驱使分度轮转位,直线段使分度轮静止,并定位自锁。

    通过该机构将连续的输入运动转化为间歇式的输出运动。

    2.平面凸轮

    平面凸轮分度器是输入轴上的平面共轭凸轮与输出轴上的分度轮无间隙平行啮合的传动装置。

    平面凸轮轮廓面的曲线段驱使分度轮转位,直线段使分度轮静止,并定位自锁。

    通过该机构将连续的输入运动转化为间歇式的输出运动。

    分割器较之其他构件之优点:

    凸轮分割器是依靠凸轮与滚针之间的无间隙配合(其啮合传动方式类似于传动),

    并沿着既定的凸轮曲线进行重复传递运作的装置。

    它输入连续旋转驱动,输出间歇旋转、或摆动、或提升等动作。主要用于自动化加工,组装,检测等设备上面。

    3、圆柱(筒形)凸轮分割器:重负载专用平台面式分割器,电光源设备专用框架式凸轮

    4、各种特形、端面凸轮

    心轴型分割器(DS):输出轴为心轴,适用于间歇传送输送带、齿轮啮合等机构动力来源。

    法兰型分割器(DF):输出轴外形为一凸缘法兰。适用于重负荷的回转盘固定及各圆盘。

    中空法兰型分割器(DFH):输出轴外形为凸缘法兰并且为轴中间为空心。适用于配电、配管通过。


    平台桌面型凸轮分割器(DT):能够承受大的负载及垂直径向压力,在其输出轴端有一凸起固定盘面及大孔,径空心轴,更好的满足了客户要求中心静止的需求。

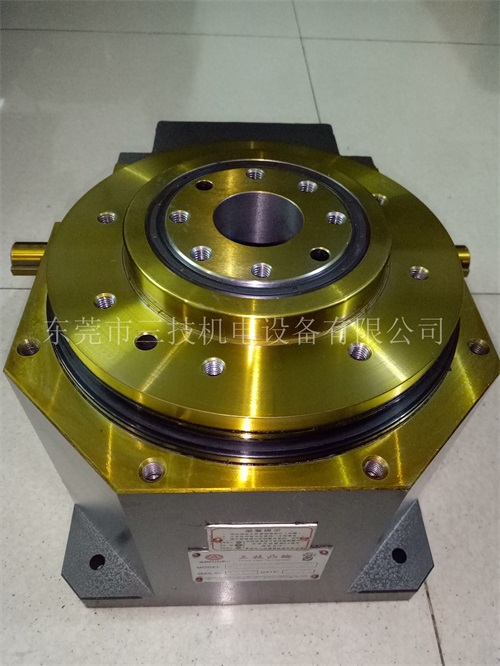

台湾分割器

    超薄平台桌面型凸轮分割器(DA):同于平台桌面型,适用于负载大但体积受到限制的条件下。

    平行凸轮分度机构(MRP):能实现小分度(一分度至八分度)大步距输出。特别适用于要求在一个周期内停歇次数较少的场合,如各种纸盒模切机,果奶果冻灌装成型机等。

    重负载专用型凸轮分度机构(MRY):能实现多分度(4分度至200分度)分。特别适用于要求重负载的场合,如各类玻璃机械、电光源设备等。
