供应分割器
- 咨询热线：13592777720
-
-
产品详情
-
联系我们

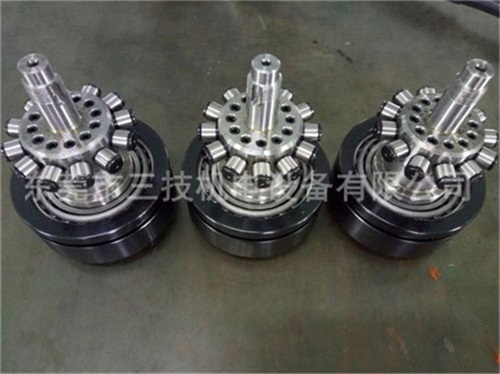

供应分割器-平板共轭凸轮式分割器（PU）的特性:
内含二片固定在入力轴的板型凸轮以及随凸传动的滚子转塔出力轴，此分割器有平行共轭凸轮的机构设计，藉由接合于入力轴上的二片板形凸轮转动而转动滚子转塔旋转而连成出力轴分度的功能，适合供给节矩较大的输送带传动或用于停留时间较长的间歇分度。另有三片式重负荷型式，更适合一些快速且长节矩的输送，并且停留时间亦比二片式长。
用途：履带式输送机、陶瓷机械、全自动平压平模切机
规格：50、60、65、80、100、125、150、175、225、250、320
产品优点：定位精准，摩擦小，精度高，寿命长。高速无噪音.
技术参数：
|
项目 |
符号 |
数值 |
项目 |
符号 |
数值 |
项目 |
符号 |
数值 |
|
出力轴容许轴向压力 |
P1 |
130 kgf |
入力轴容许轴向压力 |
P4 |
130 kgf |
1DWELL的分割精度 |
|
±72 sec. |
|
出力轴容许径向负荷 |
P2 |
100 kgf |
入力轴容许径向负荷 |
P5 |
100 kgf |
2DWELL的分割精度 |
|
±144 sec. |
|
出力轴容许扭力 |
Ts |
参考表 kgf-m |
入力轴容许扭力 |
P6 |
6 kgf-m |
重复定位精度 |
|
72 sec. |
|
出力轴的旋转刚性 |
K1 |
4.4*102 kgf-m/rad |
入力轴的旋转刚性 |
K2 |
4.4*102 kgf-m/rad |
重量 |
|
7 kg |
入力轴驱动角度、出力轴分割等份标准规格表：
|
PU50 |
|
1 |
2 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
16 |
|
90 |
|
|
|
● |
|
|
|
|
|
|
|
|
120 |
|
|
|
● |
|
|
|
|
|
|
|
|
150 |
|
|
● |
● |
|
|
|
|
|
|
|
|
180 |
|
● |
● |
● |
|
● |
● |
|
|
|
|
|
210 |
|
● |
● |
● |
|
● |
● |
|
|
|
|
|
240 |
|
● |
● |
● |
|
● |
● |
|
|
|
|
|
270 |
● |
● |
● |
● |
|
● |
● |
|
|
|
|
|
300 |
● |
● |
● |
● |
|
● |
● |
|
|
|
|
|
330 |
● |
● |
● |
● |
|
● |
● |
|
|
|
|
|
360 |
● |
● |
● |
● |
|
● |
● |
|
|
