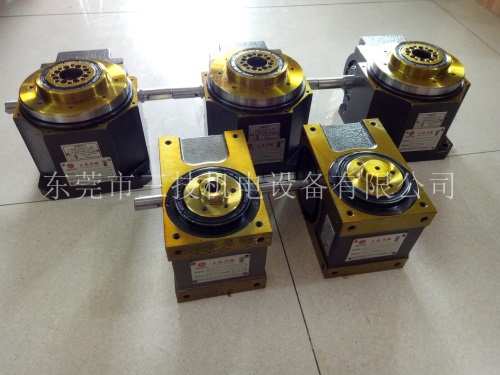

组装加工分割器

  • 咨询热线:13592777720


  • 产品详情

  • 联系我们

组装加工分割器产品摘要:
PU60平板共轭式分割器具有二片固定在入力轴的板型凸轮以及随凸传动的滚子转塔出力轴,此分割器有平行共轭凸轮的机构,又由接合于入力轴上的二片板形凸轮转动而转动滚子转塔旋转而连成出力轴分度的功能,适合用于停留时间较长的间歇分度或供给节矩较大的输送带传动。另外还有三片式重负荷型式,更适合一些快速且长节矩的输送,并且停留时间亦比二片式长。
产品描述
凸轮旋转方向:左、右
主要用于:输送线等机械设备
分割等份:2、3、4、5、6、8
驱动角度:90、120、150、180、210、240、270、300
规格:50、60、65、80、100、125、150、175、225、250、320
产品特点:
1.仅用一个凸轮和出力转塔组成,不需要其它不必要的部件,即能提供所需的任何间歇运动。
2.高速精密的传动装置机构:在分度或停止的时侯,滚子精准固定在设定的位置,不需要任何锁定元件。
3.平稳运动,由于出力轴塔的设计是在任何位置连续旋转、无论是角度速度减或加都能够平稳运动。
4.高精度的分度,经特殊设计的凸轮滚子在分割器内,能保持较高的分割精度和高扭矩并确保重负载的能力。

该机种标准的分割精确度为30秒,如果客户有要求,我们可提供更高的分割精度。
5.安装简便,传动装置结构紧凑并在六面都设计有螺丝孔,可按各种不同的角度进行安装。

参数表

项目

符号

数值

项目

符号

数值

项目

符号

数值

出力轴容许轴向压力

P1

190 kgf

入力轴容许轴向压力

P4

90kgf

1DWELL的分割精度



±60 sec.

出力轴容许径向负荷

P2

130 kgf

入力轴容许径向负荷

P5

130 kgf

2DWELL的分割精度



±120 sec.

出力轴容许扭力

Ts

参考表 kgf-m

入力轴容许扭力

P6

8.5 kgf-m

重复定位精度



60 sec.

出力轴的旋转刚性

K1

6.8*102 kgf-m/rad

入力轴的旋转刚性

K2

6.8*102kgf-m/rad

重量



10 kg







 入力角驱动角度、出力轴分割等份标准规格表



分割等份

1

2

3

4

5

6

8

10

12

16

驱动角度

90



















120



















150

















180











210











240











270









300









330









360
