分割器生产厂家

  • 咨询热线:13592777720


  • 产品详情

  • 联系我们

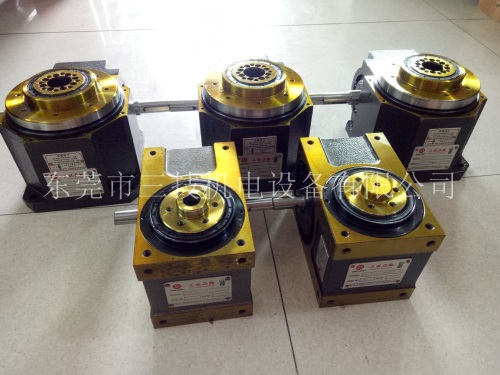

分割器生产厂家-PU65平板共轭式分割器-平板共轭凸轮式分割器(PU):
    内含二片固定在入力轴的板型凸轮以及随凸传动的滚子转塔出力轴,此分割器有平行共轭凸轮的机构设计,又接合于入力轴上的二片板形凸轮转动而转动滚子转塔旋转而连成出力轴分度的功能,特别适合供给节矩较大的输送带传动或用于停留时间较长的间歇分度。还有有三片式重负荷型式,特别适合一些快速且长节矩的输送,并且停留时间还要比二片式长。
用途:药品机械、食品机械、冲床自动送料机构
产品优点:
 1.高速精密的传动装置机构:在分度或停止的时侯,滚子精准固定在设定的位置,不需要任何锁定元件。
 2.平稳运动,由于出力轴塔的设计是在任何位置连续旋转、无论是角度速度减或加都能够平稳运动。
 3.高精度的分度,经特殊设计的凸轮滚子在分割器内,能保持较高的分割精度和高
 扭矩并确保重负载的能力。
 4.分度传动装置为袖珍型,可按各种不同的角度进行安装.

技术参数

项目

符号

数值

项目

符号

数值

项目

符号

数值

出力轴容许轴向压力

P1

250 kgf

入力轴容许轴向压力

P4

250 kgf

1DWELL的分割精度



±60 sec.

出力轴容许径向负荷

P2

160 kgf

入力轴容许径向负荷

P5

160kgf

2DWELL的分割精度



±120 sec.

出力轴容许扭力

Ts

参考表 kgf-m

入力轴容许扭力

P6

11 kgf-m

重复定位精度



60 sec.

出力轴的旋转刚性

K1

9.2* 102  kgf-m/rad

入力轴的旋转刚性

K2

9.2* 102  kgf-m/rad



重量



15  kg







入力角驱动角度、出力轴分割等份标准规格表



分割等份

1

2

3

4

5

6

8

10

12

16

驱动角度

90



















120



















150

















180











210











240











270









300









330









360
